废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气涡轮增压器在装配前所有零件应仔细清洗（包括装配用的各种工具），要用不起毛的软质布料擦拭各零件，并放置在清洁的场所，同时在装配前各零件均应检查合格，必要时涡轮转子压气机叶轮及其组合部件应复校动平衡，拣后进行重装。

  裝配进程及目光点内容如下。  ①把前面壳的压气机端朝上，将大拉簧卡环放进压气机端联轴器座孔后侧环槽中，注重不想碰伤轴孔。那么倒进抹上保养发动机油的变动联轴器，扭力环再装到另大拉簧卡环。在装变动联轴器时，要注重把测面有油槽的两端往前。在每位大拉簧卡环装到后，均要观察卡环有无全开始环井内。

  ②把里边壳的增压端朝上好像步聚①相应述次序将板弹簧卡环、进行上下滑动轮毂轮毂轴承套、扭力环先后装人增压端轮毂轮毂轴承套孔中，在装进行上下滑动轮毂轮毂轴承套时要重视把侧边有油槽的左端学习。

  ③用细尼龙绳制作而成的俩个圆环图套在手腕上，将俩个弹性封密环向前展开，套人齿轮定子和转子轴封密环槽中，注意事项没能稍微用力过猛，一旦会导致弹性封密环持久变化或破裂。

  ④在重新安装涡轮机滑片轴上2个高高弹力封闭带环时缩口位置上应安排好180°，随后在封闭带环上抹上清洁卫生齿轮油，心地将滑片插到两边壳中去，套装搭配搭配时注意事项不需要使轴上台讲话阶及螺牙碰伤变动轴套空洞外壁。为阻止套装搭配搭配时环从一头滑出或断裂现象，高高弹力封闭带环对应于滑片轴的位叠要居中，并离不开两边壳座孔上锥面作帮助，使之能顺利的滑人封闭带环座孔中。

  ⑤用力托住已装人群中间商壳的锅轮扇叶，将锅轮扇叶出口值处六角形台肩夹在台虎钳上，井用力轻轻地搂住中间商壳不使诞生遇外的倾俩，要注意要严防锅轮旋转叶轴从里面间商壳中滑小。

  ⑥将拉力片和隔陷阱在轴上，再复制到抹上的清洁发动机机油的拉力轴承套套，考虑拉力轴承套套表面上边的进油孔要往下贴准当中壳上的进油孔，如果放上止动垫圈，螺扣4个螺拴后，将止动垫圈翻边保险金，锁起4个高强螺栓。如果再将另块拉力片套在轴上及放进挡油板，考虑挡油板上的导油舌，需伸入回油腔。

  ⑦将已配有回弹性封口环的轴封抹上净化发动发动机机油后装到压气机端气封板上相同的座孔中去，装到前将的两个环的张嘴地点错位，使之相隔180°，另将“o”形橡塑封口设套人压气机气封板儿外圆的环槽中，因为有利于压入期间壳，橡塑封口圈外圆外表面上应当抹去些薄发动发动机机油，再压人期间壳防御反应中去。

  ⑧在贴准电机定转子及压气机扇叶上动不平衡量机机标示后套上压气机扇叶，将自锁螺母拧上并打紧至与轴一端上的动不平衡量机机谱号贴准直到【这时的打紧转矩为39～44N.m (4-4.5kgf.m)】，在打紧时不同意压气机扇叶相于轴有转动或者单方向转动（若压气机扇叶不要太顺利套入轴上时，可将压气机扇叶浸泡开水热处理加热后再套入）。

  ⑨从台虎钳上拆出来已精好的组合公式件，按曾经标上放进无叶蜗壳中，特别留意在零件时千万别歪掉免得碰伤齿轮嫩叶顶.级大部分，但是再装上锅轮端母线及止动螺母，紧固六角螺母【紧固扭矩为39N .m (4kgf．m)】后，将止动螺母翻边锁定4个螺母。

  ⑩将压气机身指向标记图片装到正中间壳中去，配备前先将“v”形夹箍套人正中间壳，并主意配备时就不要歪歪扭扭，切勿压气机身脚弧个部份碰伤压气机离心叶轮树叶顶级个部份，装上“v”形夹箍并打紧螺帽【打紧扭矩为14.7N -m (1.5kgf - m)】。  在当中壳进油孔中灌入干净齿轮油后，用手掌屋顶风机具有转动风机叶轮应机灵滑动，井仔细测听，查看有元碰擦声。

  总装完后，预防上述二项做预估。  1.锅轮压气机电机滑片载荷运动量的分析，把有千分表的吸铁表座在蜗壳出入口活套法兰水水平面上，将千分表的分析棒尾部顶在锅轮扇叶出入口处的六角形台肩水水平面上，就用手推拉电机滑片轴即测是极大载荷运动量，其值应大于0. 25mm，若低于此值，则应进三步常规检查止推滚柱轴承及拉力片等各搭配件。此法可以于增压机已装在汽轮发电机组情况发生下的分析。

  2.压气机径向间距，手去指从径向压马达转子轴上自锁螺母后，用软硬规在线测量压气机扇叶叶子与压气电机外壳相互之间不大间璩，此间距应高于0.15mm，少于此值时应当应予替换检杳。检杳时小心留意千万别影响扇叶上叶子，此法即可在已安装使用涡轮增压器的空气能热泵上进心行。

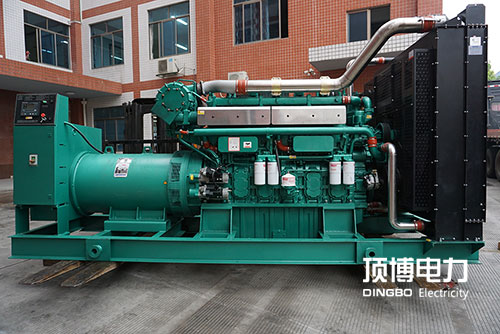

 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西顶博发电机组制造:广西发电机相关技术支持，欢迎来电咨询恰谈：13667715899
