广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

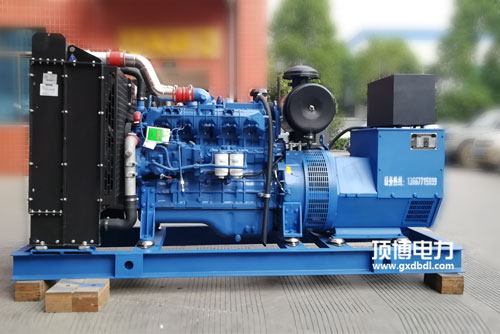

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

绝缘端子编号	触点序列号	功能性	说明书怎么写
2号接线鼻子	101、106	电零线、火线零线输入输出	有源所在，1A AC220v
	101、106	I路运转电源模块零线、穿越火输人	AC 220V
	104. 105	II路事业开关电源零线、火线零线插入	AC 220V
2号接线鼻子	201、206	刚开为无源操纵，收缩为有源操纵	详情SYK1型
	202	冗余无源把握警报输人公开端
	203	与202合拢后L路分闸
	204	与202闭合式后O路重合闸	I/II路分闸
	205	与202合拢后II路分闸
3号接线端子排	301. 306	未便用，里面的已直连	400A这装配线
	302	无源位子信息反馈数据信息效果公共信息端	常规型为有源打出，各种尺寸为无源输
	303	I路重合闸后与302闭合式
	304	0路重合闸后与302关闭
	305	II路分闸后与302愈合
6号绝缘端子	401.406	未用，内外已直连	400A及以上安装
	402.403	I路重合闸后合拢	无源1A AC220V
	404.405	II路送电后闭锁	无源1A AC220V
5号绝缘端子	501-506	自理解网络信号输送端	400A上面选装无源1A AC220v
